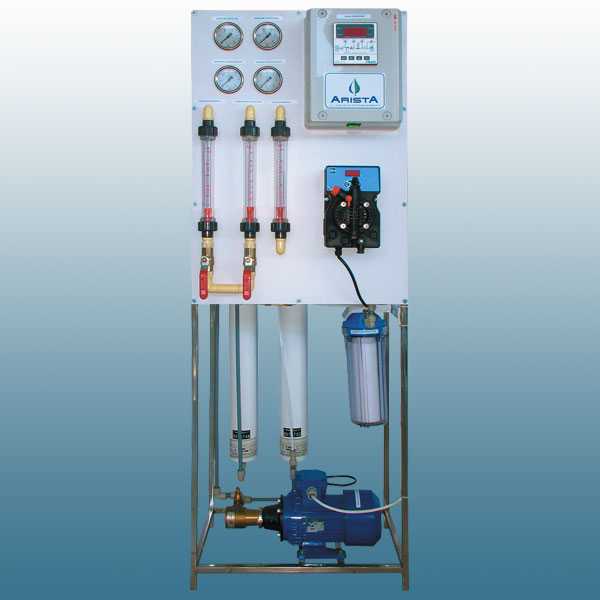

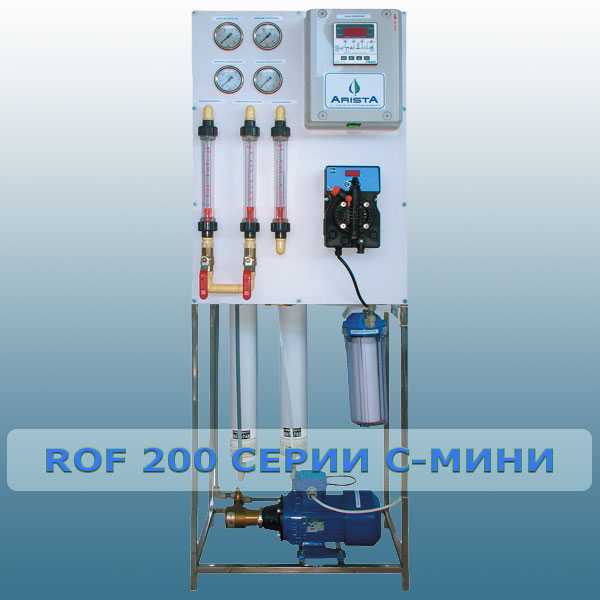

ROF 200 серия «С-МИНИ»

Состав установки

• Рама из нержавеющей стали
• Приборная панель для монтажа КИПиА
• Фильтр тонкой очистки 5 мкм
• Входной электромагнитный клапан
• Ротационный насос высокого давления (НВД)
• Мембранные корпуса 2540
• Мембраны обратного осмоса 2540
• Комплект манометров
• Поплавковые расходомеры на пермеат, концентрат,
рециркуляцию концентрата
• Реле защиты НВД от сухого хода
• Комплект регулировочных кранов
• Электромагнитный клапан сброса концентрата
• Поплавковый выключатель для емкости пермеата
• Порты подключения установки химпромывки
• Электрический щит пускозащитной аппаратуры
• Микропроцессорный контроллер RO-2008

Дополнительные опции:

• Установка дозирования антискаланта
• Измеритель электропроводности пермеата ССТ-3320
• Установка химической промывки и дезинфекции мембран
• Микропроцессорный контроллер CСТ-7320
• Электромагнитный клапан сброса пермеата

Технические характеристики

Наименование ROF 200
Производительность * по пермеату, л/час 200÷300
Минимальная степень обессоливания, % 97
Выход пермеата к исходной воде, % 75
Рабочее давление, кг/см2 12
Количество и тип мембранных элементов 4/2540
Электропроводность пермеата, мкСм/см 1-99
Диаметр подключения:
   вход, DN 15
   пермеат, DN 15
   концентрат, DN 15
Мощность насоса высокого давления, кВт 0.555
Габаритные размеры:
  высота (В), мм 1400
  ширина (Ш), мм 500
  глубина (Г), мм 550
Вес прибл., кг. 47

*Производительность установок зависит от температуры воды, состава воды, происхождения воды (поверхностная или подземная), срока службы мембран. Приведенные значения соответствуют производительности при солесодержании воды до 2000 мг/л, температуре 15 °С после 3-х лет эксплуатации.

Дополнительная информация

Функция контроллера RO-2008 ССТ-7320
Автоматическое вкл./выкл. установки по низкому/высокому уровню в емкости пермеата + +
Защита от «сухого хода»  + +
Защита от высокого давления + +
Индикация светодиодами состояния компонентов установки  + +
Управление компонентами установки:
— входной клапан + +
— насос низкого давления  + +
— насос высокого давления  + +
— клапан сброса концентрата  + +
— клапан сброса пермеата  +
Отображение на LED дисплее текущего значения электропроводности и температуры пермеата +
Программирование:
— верхней границы электропроводности пермеата +
-длительности сброса концентрата перед запуском и при остановке по высокому уровню в емкости пермеата +
— интервала обязательных сбросов концентрата +
— сброс концентрата низким или высоким давлением +
— диапазона измерения электропроводности пермеата (0+20,0+200,0+2000 мкСм/см)  +

Условия эксплуатации

• Давление на входе в установку — 2÷6 кг/см2
• Температура воды на входе — 5÷35°С
• Температура воздуха в помещении — 5÷35°С
• Наличие дренажной системы
• Электропитание — 220 В/50 Гц

Основные требования к качеству исходной воды:

• Мутность — не более 0,6 мг/л
• Свободный хлор — не более 0,05 мг/л
• рН — 3÷10
• Окисляемость перманганатная — до 3 мг О2
• Общая жесткость воды ** — до 0,2 мг-экв/л
• Содержание малорастворимых солей (Са2+, Ва2+, Sr2+) — ниже предела растворимости.

**При дозировании в исходную воду антискалантов значение общей жесткости воды может достигать 15÷20 мг-экв/л.
