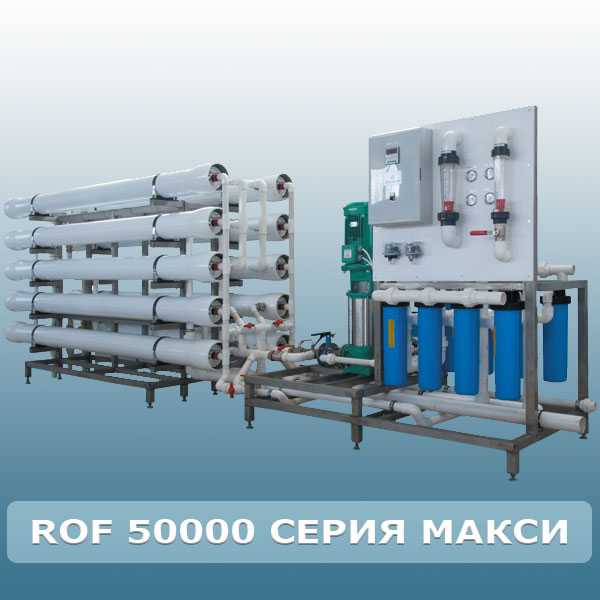

ROF 50000 серия «МАКСИ»

Состав установки

• Рама из нержавеющей стали
• Приборная панель для монтажа КИПиА
• Мультипатронный фильтр тонкой очистки 5 мкм
• Входной дисковый затвор с электроприводом
• Многоступенчатый вертикальный насос высокого давления (НВД)
• Мембранные корпуса 8040
• Мембраны обратного осмоса 8040
• Комплект манометров
• Электронные расходомеры на пермеат, концентрат, рециркуляцию концентрата
• Реле защиты НВД от сухого хода
• Реле защиты от высокого давления
• Комплект регулировочных кранов
• Дисковый затвор с электроприводом для сброса концентрата
• Поплавковый выключатель для емкости пермеата
• Порты подключения установки химпромывки
• Электрический щит пускозащитной аппаратуры
• Микропроцессорный контроллер OS 3030

Дополнительные опции:

• Установка дозирования антискаланта
• Установка химической промывки и дезинфекции мембран
• Сброс первой порции пермеата
• Микропроцессорный контроллер OS 3050

Технические характеристики

Наименование ROF 50000
Производительность * по пермеату, м3/час 47,3÷60,8
Минимальная степень обессоливания, % 97
Выход пермеата к исходной воде, % 78
Рабочее давление, кг/см2 16
Количество и тип мембранных элементов 9×6/8040
Электропроводность пермеата, мкСм/см 2÷200
Диаметр подключения:
   вход, DN 125
   пермеат, DN 125
   концентрат, DN 100
Мощность насоса высокого давления, кВт 50
Габаритные размеры:
  высота (В), мм 1850
  ширина (Ш), мм 9000
  глубина (Г), мм 1200
Вес прибл., кг. 1900

*Производительность установок зависит от температуры воды, состава воды, происхождения воды (поверхностная или подземная), срока службы мембран. Приведенные значения соответствуют производительности при солесодержании воды до 2000 мг/л, температуре 15 °С после 3-х лет эксплуатации.

Дополнительная информация

Функция контроллера OS 3030 OS 3050
Автоматическое вкл./выкл. установки по низкому/высокому уровню в емкости пермеата + +
Защита от «сухого хода»  + +
Защита от высокого давления + +
Индикация светодиодами состояния компонентов установки  + +
Управление компонентами установки:
— входной клапан + +
— насос низкого давления  + +
— насос высокого давления  + +
— клапан сброса концентрата + +
— клапан сброса пермеата + +
-дозатор антискаланта (химреагентов) + +
-установка химпромывки + +
Отображение на LCD дисплее текущего значения электропроводности и температуры пермеата, часов работы установки и состояния работы установки, сообщений о неполадках + +
Отображение на LED дисплее текущего значения электропроводности и температуры исходной воды, пермеата и степени обессоливания воды +
Программирование функций ввода и вывода  +
Кодирование и блокировка настроек + +
Установка номера телефона сервисного центра + +
Выбор языка (англ., франц.,немец., голланд.) + +

Условия эксплуатации

• Давление на входе в установку — 2÷6 кг/см2
• Температура воды на входе — 5÷35°С
• Температура воздуха в помещении — 5÷35°С
• Наличие дренажной системы
• Электропитание — 380 В/50 Гц

Основные требования к качеству исходной воды:

• Мутность — не более 0,6 мг/л
• Свободный хлор — не более 0,05 мг/л
• рН — 3÷10
• Окисляемость перманганатная — до 3 мг О2
• Общая жесткость воды ** — до 0,2 мг-экв/л
• Содержание малорастворимых солей (Са2+, Ва2+, Sr2+) — ниже предела растворимости.

**При дозировании в исходную воду антискалантов значение общей жесткости воды может достигать 25÷30 мг-экв/л.
