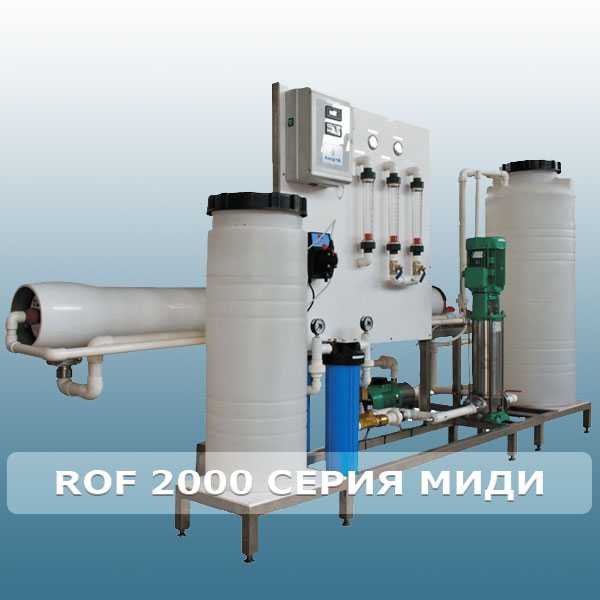

ROF 2000 серия «МИДИ»

Состав установки

• Рама из нержавеющей стали
• Приборная панель для монтажа КИПиА
• Фильтр тонкой очистки 5 мкм
• Входной электромагнитный клапан
• Многоступенчатый вертикальный насос высокого давления (НВД)
• Мембранные корпуса 8040
• Мембраны обратного осмоса 8040
• Комплект манометров
• Поплавковые расходомеры на пермеат, концентрат, рециркуляцию концентрата
• Реле защиты НВД от сухого хода
• Реле защиты от высокого давления
• Комплект регулировочных кранов
• Электромагнитный клапан сброса концентрата
• Поплавковый выключатель для емкости пермеата
• Порты подключения установки химпромывки
• Электрический щит пускозащитной аппаратуры
• Микропроцессорный контроллер ССТ-7320

Дополнительные опции:

• Установка дозирования антискаланта
• Установка химической промывки и дезинфекции мембран
• Микропроцессорный контроллер ССТ-8320
• Электромагнитный клапан сброса пермеата

Технические характеристики

Наименование ROF 2000
Производительность * по пермеату, м3/час 1,8÷2,3
Минимальная степень обессоливания, %   97
Выход пермеата к исходной воде, % 75
Рабочее давление, кг/см2 16
Количество и тип мембранных элементов 1×2/8040
Расположение мембран горизонтальное
Электропроводность пермеата, мкСм/см 2÷200
Диаметр подключения:
   вход, DN 25
   пермеат, DN 25
   концентрат, DN 25
Мощность насоса высокого давления, кВт 3
Габаритные размеры:
  высота (В), мм 1750
  ширина (Ш), мм 2600
  глубина (Г), мм 890
Вес прибл., кг. 215

*Производительность установок зависит от температуры воды, состава воды, происхождения воды (поверхностная или подземная), срока службы мембран. Приведенные значения соответствуют производительности при солесодержании воды до 2000 мг/л, температуре 15 °С после 3-х лет эксплуатации.

Дополнительная информация

Функция контроллера ССТ-7320 ССТ-8320
Автоматическое вкл./выкл. установки по низкому/высокому уровню в емкости пермеата + +
Защита от «сухого хода»  + +
Защита от высокого давления + +
Индикация светодиодами состояния компонентов установки  + +
Управление компонентами установки:
— входной клапан + +
— насос низкого давления  + +
— насос высокого давления  + +
— клапан сброса концентрата + +
— клапан сброса пермеата + +
Отображение на LED дисплее текущего значения электропроводности и температуры пермеата + +
Отображение на LCD дисплее текущего значения электропроводности и температуры исходной воды +
Отображение на LCD дисплее степени обессоливания +
Программирование:
— верхней границы электропроводности пермеата + +
-длительности сброса концентрата перед запуском и при остановке по высокому уровню в емкости пермеата + +
— интервала обязательных сбросов концентрата + +
— сброса концентрата низким или высоким давлением + +
вывода информации о неполадках  +
параметров уровней в емкостях исходной воды и пармеата +
кодирование и блокировка настроек +

Условия эксплуатации

• Давление на входе в установку — 2÷6 кг/см2
• Температура воды на входе — 5÷35°С
• Температура воздуха в помещении — 5÷35°С
• Наличие дренажной системы
• Электропитание — 380 В/50 Гц

Основные требования к качеству исходной воды:

• Мутность — не более 0,6 мг/л
• Свободный хлор — не более 0,05 мг/л
• рН — 3÷10
• Окисляемость перманганатная — до 3 мг О2
• Общая жесткость воды ** — до 0,2 мг-экв/л
• Содержание малорастворимых солей (Са2+, Ва2+, Sr2+) — ниже предела растворимости.

**При дозировании в исходную воду антискалантов значение общей жесткости воды может достигать 25÷30 мг-экв/л.
